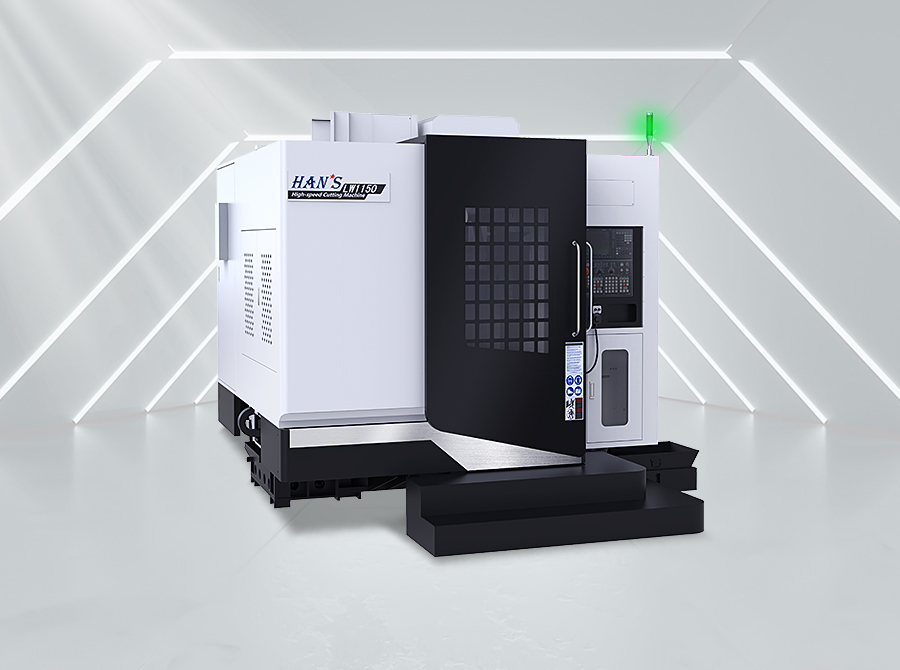

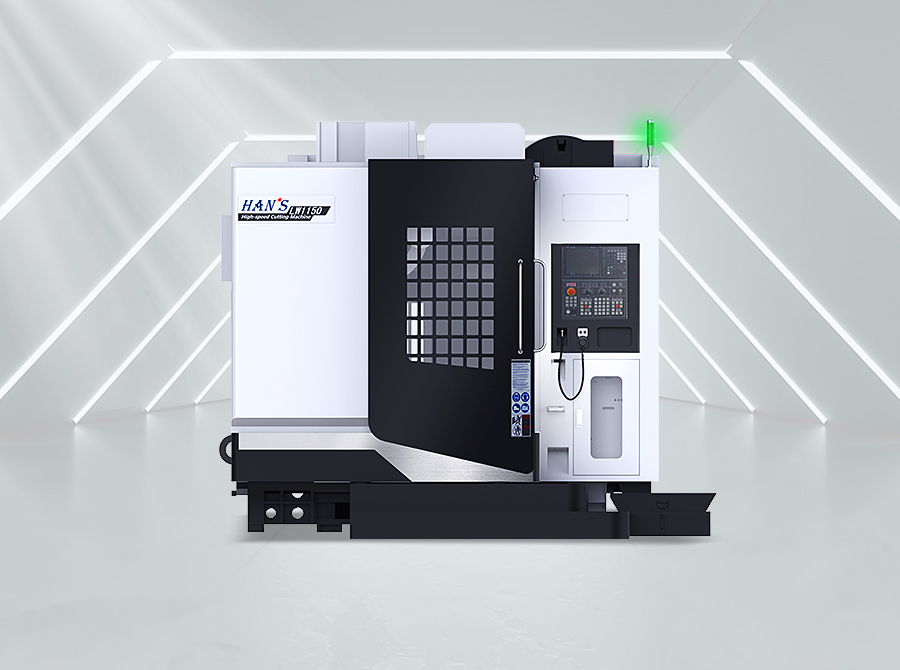

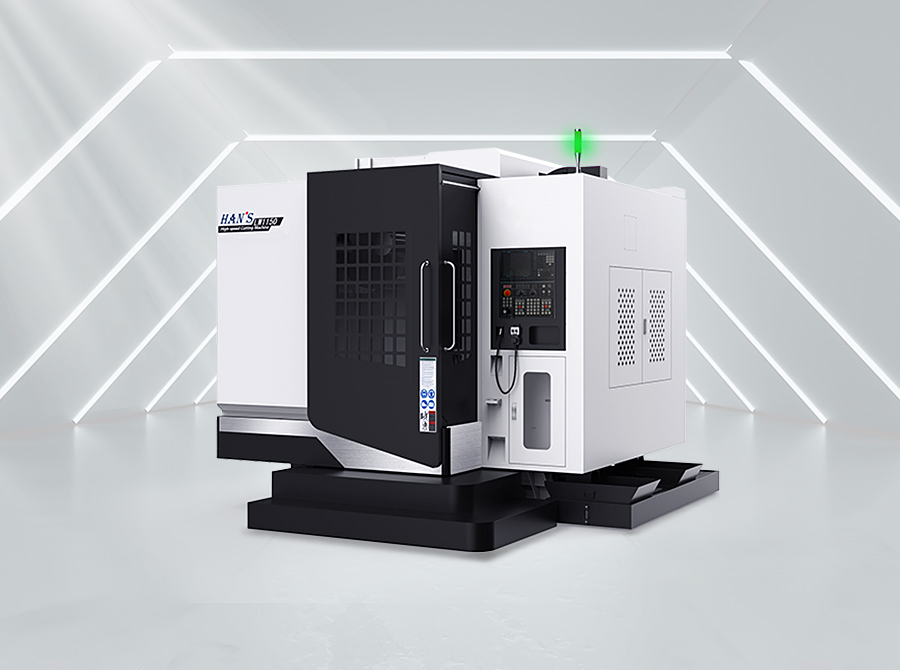

立卧式加工中心LW1150
立卧式加工中心LW1150
立卧式加工中心LW1150
立卧式加工中心LW1150

立卧式加工中心LW1150

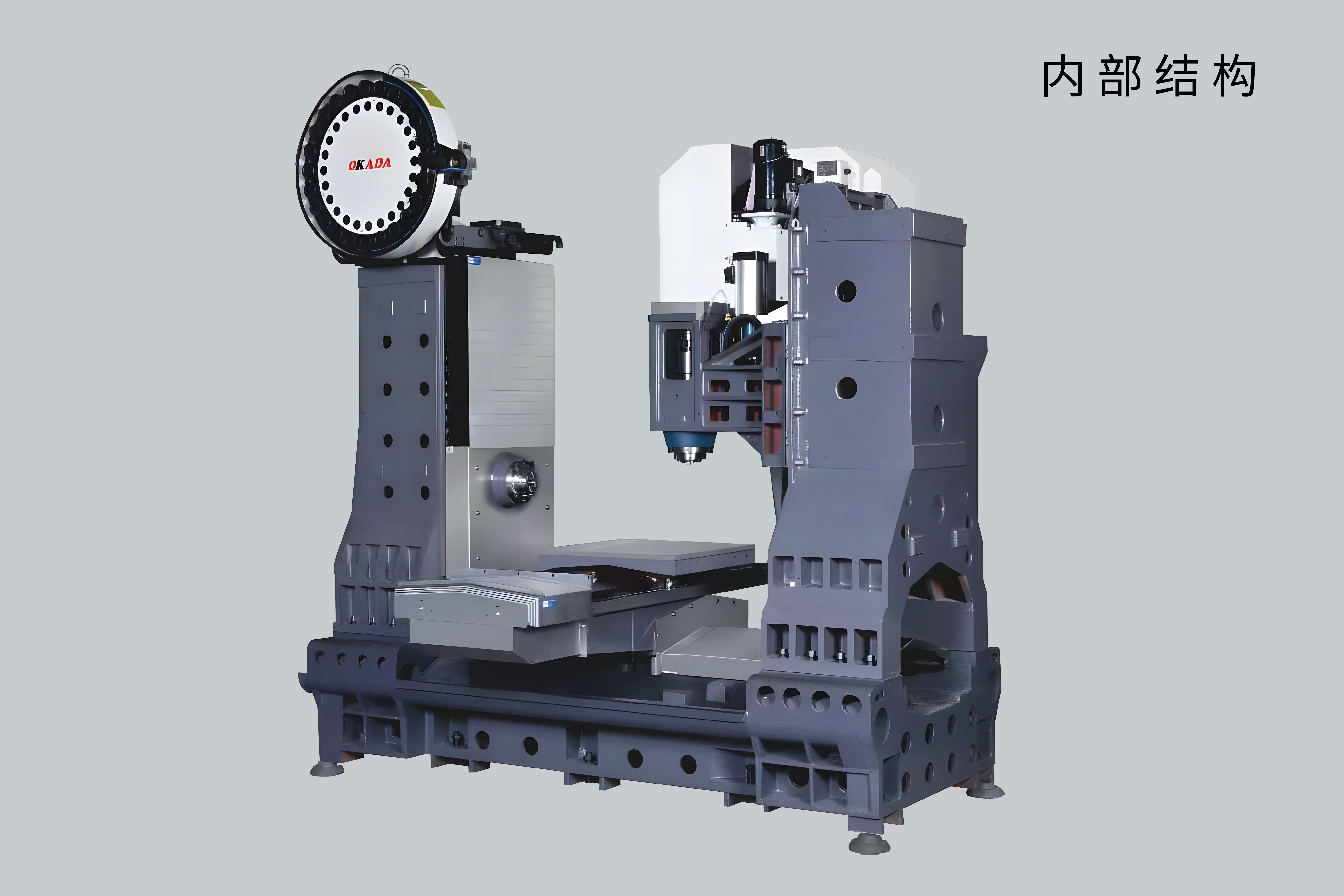

产品特点 1、立卧式加工中心是由一台卧式加工中心和一台立式加工中心组合而成;
2、立卧共同使用1套工作平面系统,并装有回转分度装置,可任意旋转角度实现多面复合加工;
3、一次装夹即可完成5面加工,打破了传统加工模式,提高加工效率、空间精度;
4、 可直线和圆弧插补切削,一次性完成铣、镗、钻、扩、铰、攻丝等加工工序;
5、BT40直驱式直结主轴,高效率攻牙,转数为12000rpm;
6、48min的快速移动速度和切削速度,缩短加工时间,提高效率;
7、X/Y/Z轴导轨均采用加宽线轨承载,高刚性,低摩擦,低噪音,抗震性强,轻量化设计,惯量低,提高更高响应;
8、48T刀臂式变频刀库,高速度、低惯性降低扣刀冲击力,专利型气压。

产品应用

广泛应用于通用加工、新能源汽车关键部件、医疗、5G、显示器后盖、模具等行业。

产品参数

表一:

项目

立卧式加工中心LW1150

单位

HW1150

工作范围

X轴行程

mm

1100

Y轴行程mm立式:650  卧式:600

Z轴行程

mm

立式:500  卧式:650

工作台

工作台夹装面积

mm

500*500

最大工作载量

kg

500

T槽尺寸

mm

5-18*100

主电机

最高转速

rpm

立式:12000   卧式:10000

额定扭力 (卧式)

Nm

52.5

额定扭力(立式)

Nm

35.8

额定功率(卧式)

Kw

11

额定功率(立式)

Kw

7.5

换刀系统

刀具型式


BT40

刀库数量

Pockets

立式:24T    卧式:24T

刀库形式


刀臂式刀库

最大刀具直径

mm

80/150

最大刀具长度

mm

350

最大刀具重量

Kg

8

进给

切削速度(X/Y/Z)

m/min

20/20/20

快速移动速度(X/Y/Z)

m/min

36/36/36

定位精度(X/Y/Z)

mm

±0.005

重复定位速度(X/Y/Z)

mm

0.003

机械参数

机械尺寸(含水箱)

mm

3500*3700*3020

设备重量

kg

9500


表二:立卧式加工中心LW1150配置

标准配置

选配配置

三菱M80A系统

FANUC系统

刀臂式刀库

油雾回收机

全封闭式防护罩

高速主轴/大刀库容量

自动化中央润滑系统

主轴中心出水系统(CTS)

热交换器

对刀仪

工具箱

无线测头

地基螺丝垫块

断刀检测系统

1.高精度丝杆,预拉伸安装,消除部分热伸长引起的精度变化,增强刚性;

2.伺服电机丝杆直连安装,无反向间隙,提升精度;

3.高速进给,提升加工效率;

4.主轴电机与主轴直连,提高启停速度,提升加工效率;

5.纳米级运算数控系统、高动态响应、优异的表面精细处理技术、节能环保;支持数字化升级、支持扩展4轴、5轴;
