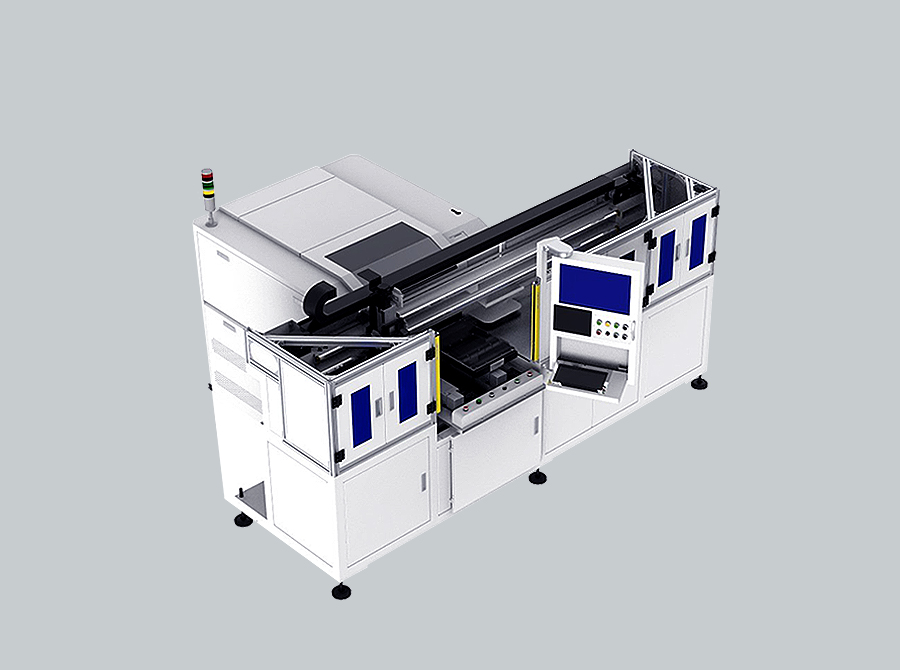

PD5060系列激光切割机

产品特点 1、整体天然大理石底座，一体封闭式结构，受力均衡，振动少，机床更稳定；
2、采用飞行光路设计,结构紧凑，光斑好；
3、龙门双驱结构，Y轴双边伺服电机驱动；
4、精密滚珠丝杆、静音导轨传动；
5、金属射频激光管，光束质量好，寿命长，稳定性高；

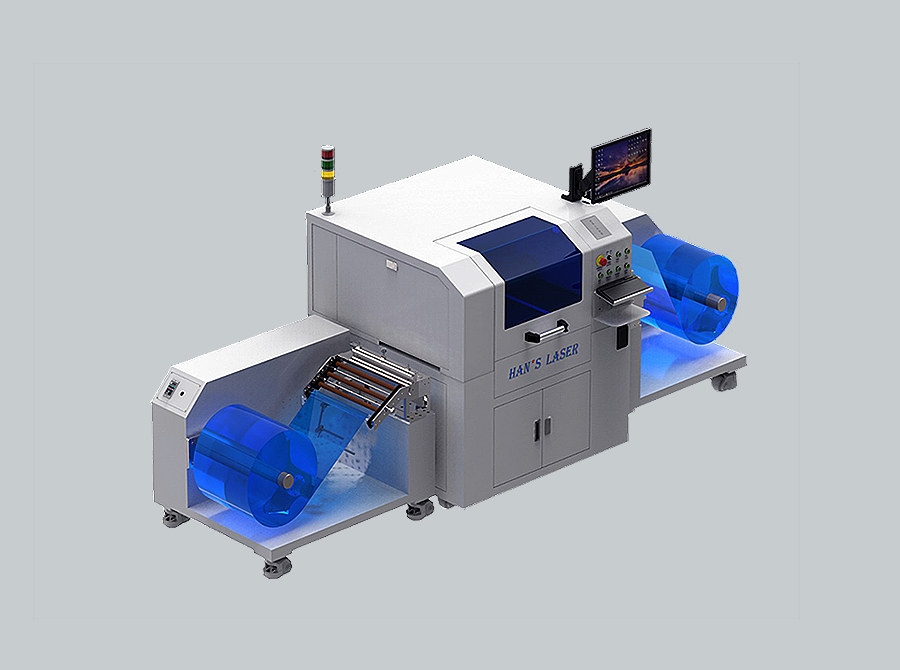

6、扩展性强，兼容双工位进出平台、自动上下料模块，收放卷模块。

产品应用

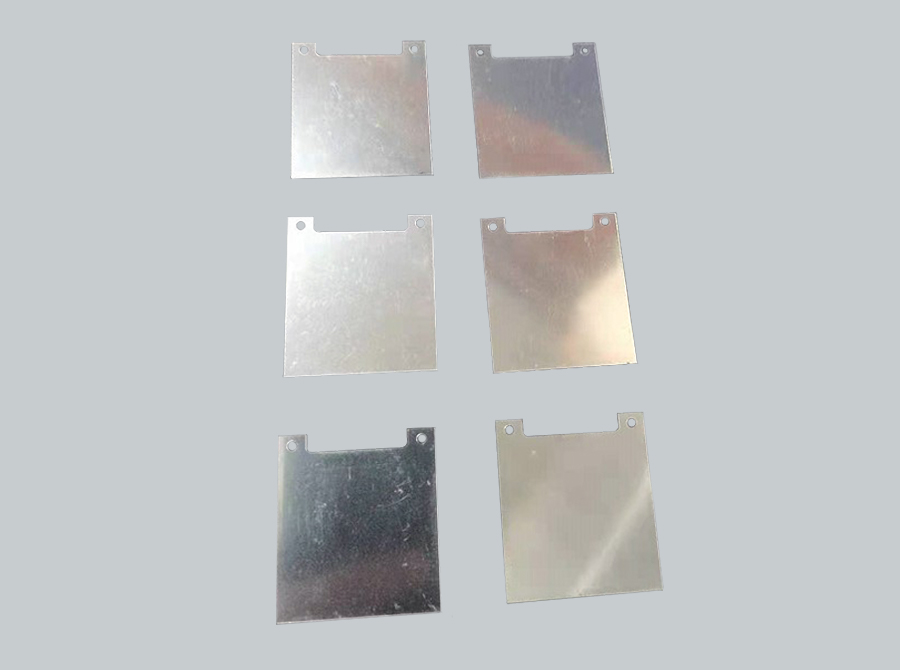

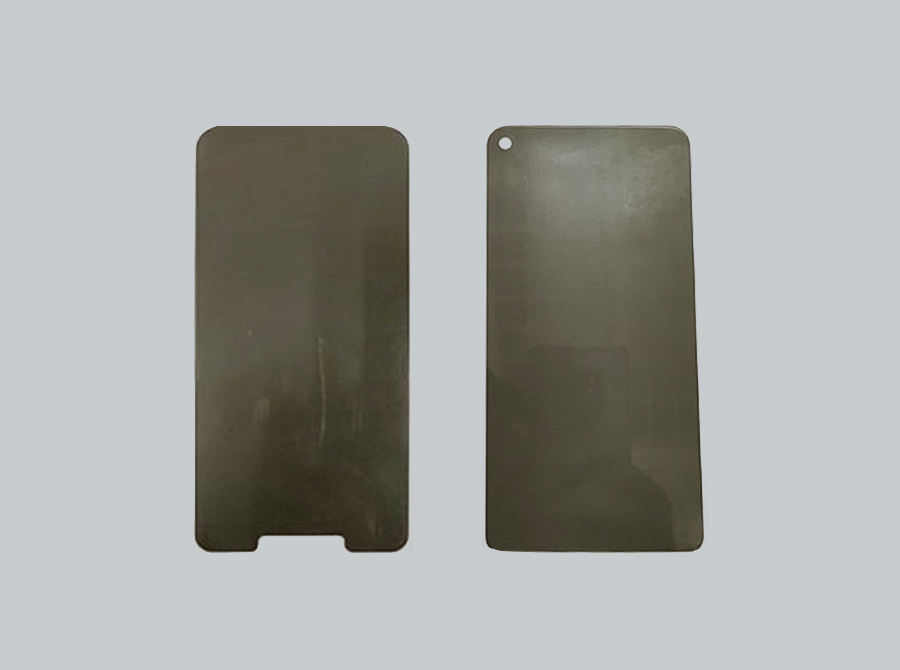

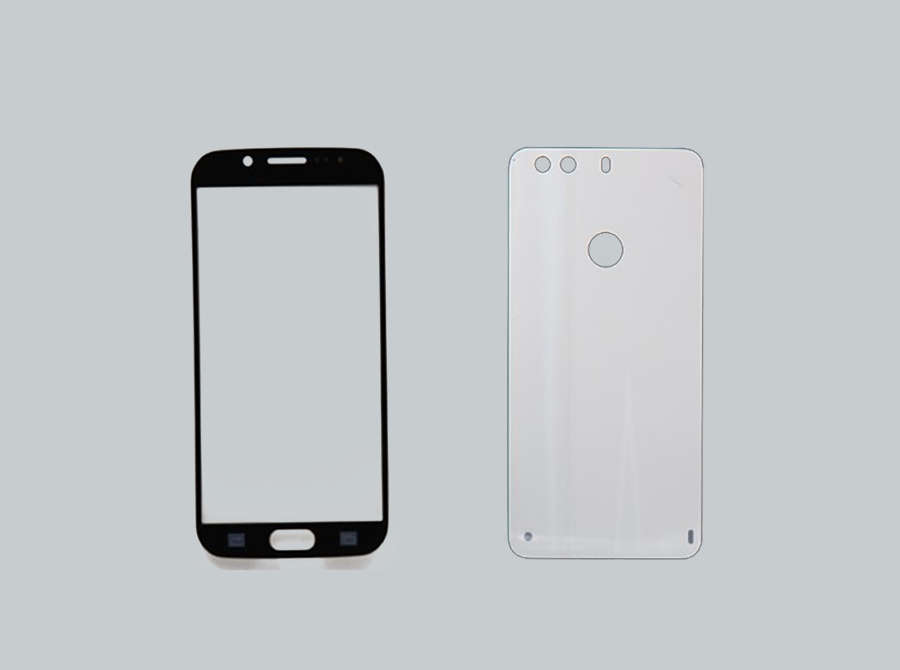

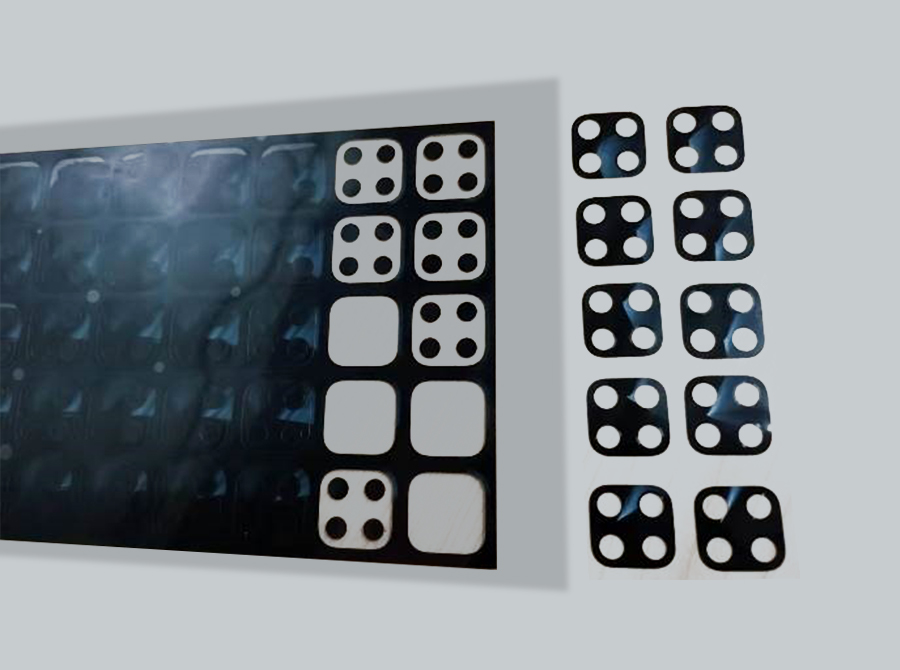

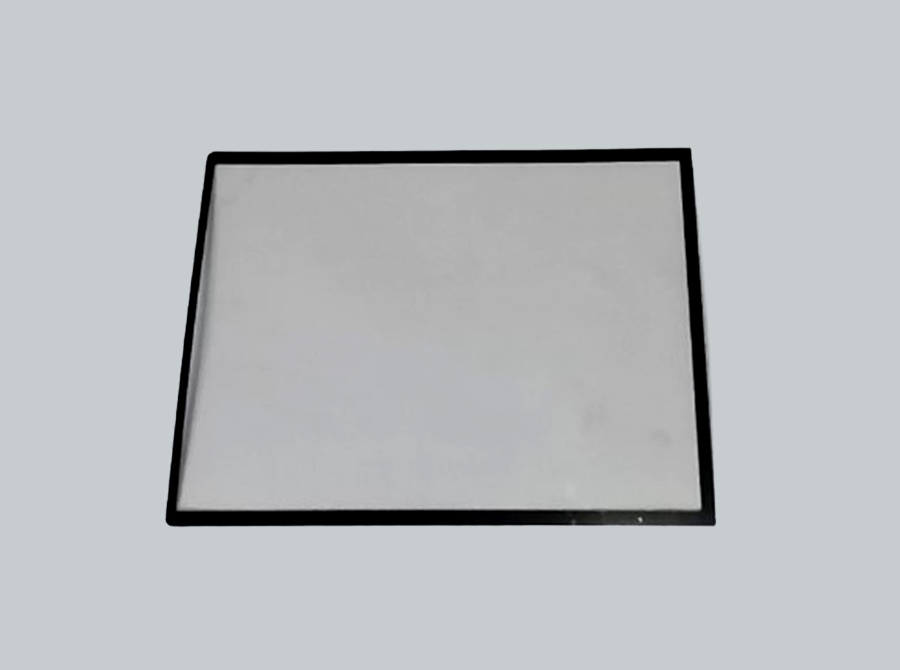

该设备主要针对导电膜、玻璃盖板防爆膜、柔性屏CPI膜、触摸屏亚克力及PC基板、电子纸、LCD背光板、SMT罩板等非金属材料的激光切割。

展开更多 +

产品参数

序号	项目	PD5060系列	PD6080系列
序号	项目	参数	参数
1	激光器波长	9.3um/10.6um	9.3um/10.6um
2	激光器功率	30W/60W/100W/150W	30W/60W/100W/150W
3	X/Y/Z轴行程	600/500/30mm	600/800/30mm
4	产品放置最大尺寸	670560150mm	780990150mm
5	X/Y轴重复定位精度	±0.01mm	±0.01mm
6	切口缝宽	0.07~0.20mm	0.07~0.20mm
7	功能	全切/半切	全切/半切
8	机床外形尺寸：长宽高	150013001750mm	163017001750mm
9	设备重量	1500kg	2100kg
10	整机功率（不含鼓风机）	约4.3KW/5.0KW/8.4KW/8.4KW	约45.0KW/5.7KW/9.2KW/9.2KW
11	电网需求（波动＜±5%）	单相220V，50HZ，63A
12	相对湿度	45%-75%
13	环境温度	20℃-30℃
14	供电电网	单相220V，50Hz；电网波动±5%；电网地线符合国标
15	冷却用水	纯净水、去离子水或蒸馏水，十周更换循环水并清洗冷水机
16	设备环境	车间温度15~30℃，湿度40%-80%，需安装空调及除湿机
17	工艺气体	气源洁净干燥，流量 ≥50L/min，压强0.5-0.8MPa
18	抽烟除尘	车间配备排风接口和废气净化装置
